从 1.5 开始搭建一个微服务框架——链路追踪

悟空约 1766 字大约 6 分钟...

从 1.5 开始搭建一个微服务框架——链路追踪

原文首发:从 1.5 开始搭建一个微服务框架——链路追踪 traceIdopen in new window

你好,我是悟空。

前言

最近在搭一个基础版的项目框架,基于 SpringCloud 微服务框架。

如果把 SpringCloud 这个框架当做 1,那么现在已经有的基础组件比如 swagger/logback 等等就是 0.5 ,然后我在这 1.5 基础上进行组装,完成一个微服务项目框架。

为什么要造二代轮子呢?市面上现成的项目框架不香吗?

因为项目组不允许用外部的现成框架,比如 Ruoyi。另外因为我们的项目需求具有自身的特色,技术选型也会选择我们自己熟悉的框架,所以自己来造二代轮子也是一个不错的选择。

核心功能

需要包含以下核心功能:

  • 多个微服务模块拆分,抽取出一个 demo 微服务模块供扩展,已完成
  • 提取核心框架模块,已完成
  • 注册中心 Eureka,已完成
  • 远程调用 OpenFeign,已完成
  • 日志 logback,包含 traceId 跟踪,已完成
  • Swagger API 文档,已完成
  • 配置文件共享,已完成
  • 日志检索,ELK Stack,已完成
  • 自定义 Starter,待定
  • 整合缓存 Redis,Redis 哨兵高可用,已完成
  • 整合数据库 MySQL,MySQL 高可用,已完成
  • 整合 MyBatis-Plus,已完成
  • 链路追踪组件,待定
  • 监控,待定
  • 工具类,待开发
  • 网关,技术选型待定
  • 审计日志进入 ES,待定
  • 分布式文件系统,待定
  • 定时任务,待定
  • 等等

本篇要介绍的内容是关于日志链路追踪的。

一、痛点

痛点一:进程内的多条日志无法追踪

一个请求调用,假设会调用后端十几个方法,打印十几次日志,无法将这些日志串联起来。

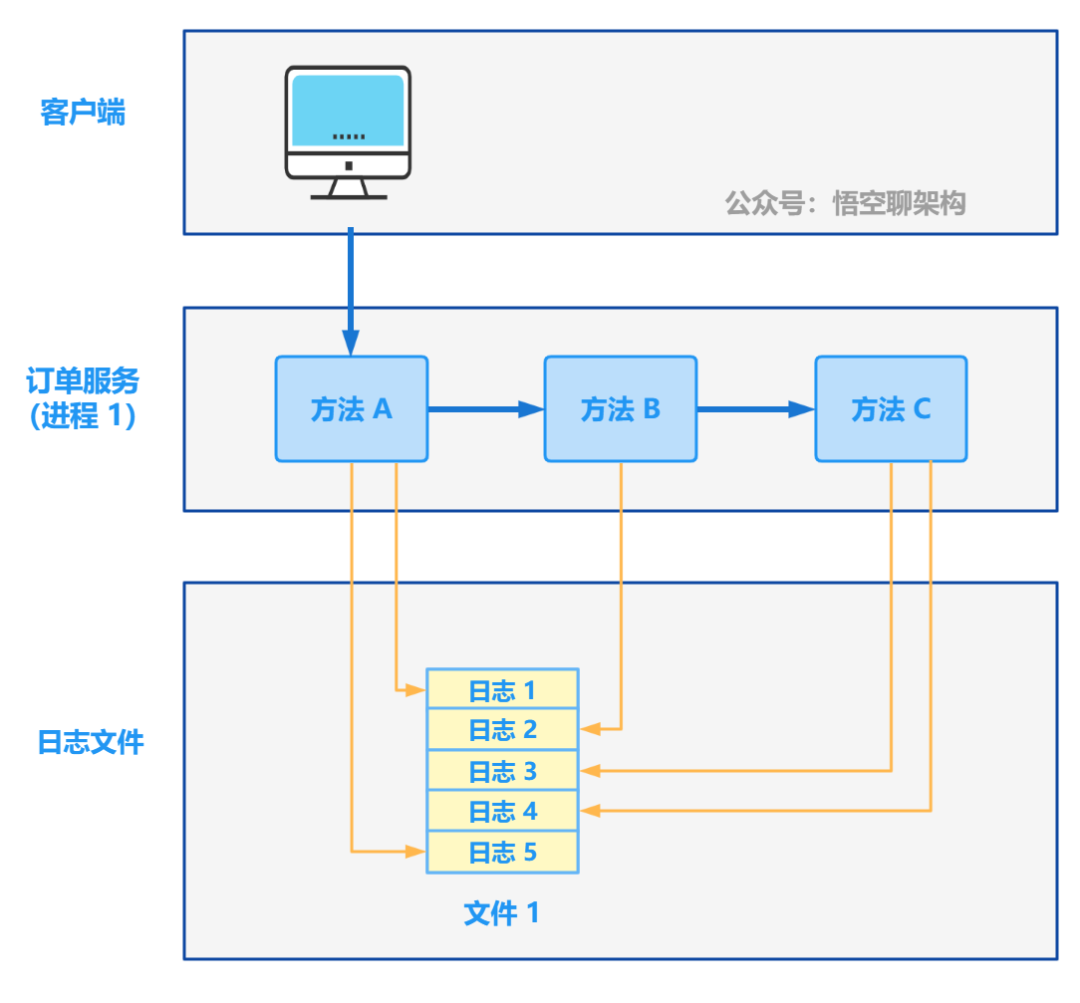

如下图所示:客户端调用订单服务,订单服务中方法 A 调用方法 B,方法 B 调用方法 C。

方法 A 打印第一条日志和第五条日志,方法 B 打印第二条日志,方法 C 打印第三条日志和第四条日志,但是这 5 条日志并没有任何联系,唯一的联系就是时间是按照时间循序打印的,但是如果有其他并发的请求调用,则会干扰日志的连续性。


痛点二:跨服务的日志如何进行关联

每个微服务都会记录自己这个进程的日志,跨进程的日志如何进行关联?

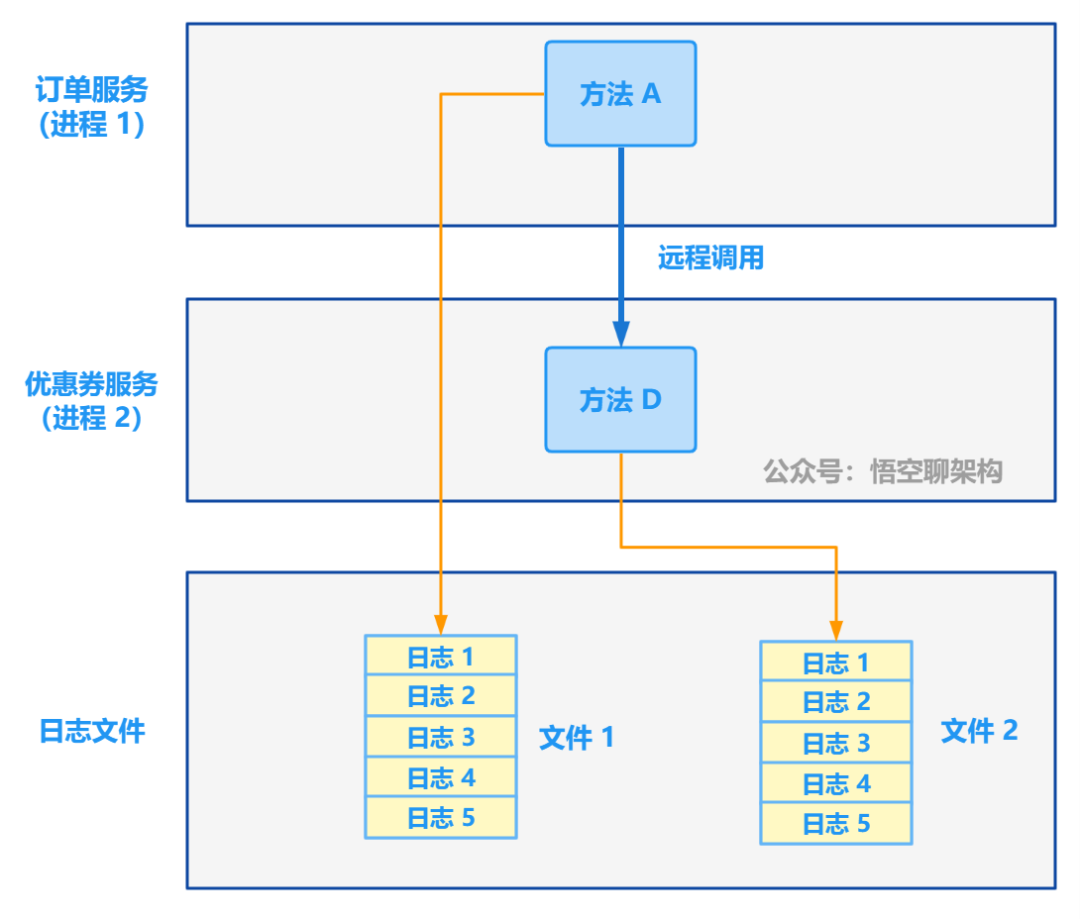

如下图所示:订单服务和优惠券服务属于两个微服务,部署在两台机器上,订单服务的 A 方法远程调用优惠券服务的 D 方法。

方法 A 将日志打印到日志文件 1 中,记录了 5 条日志,方法 D 将日志打印到日志文件 2 中,记录了 5 条日志。但是这 10 条日志是无法关联起来的。


痛点三:跨线程的日志如何关联

主线程和子线程的日志如何关联?

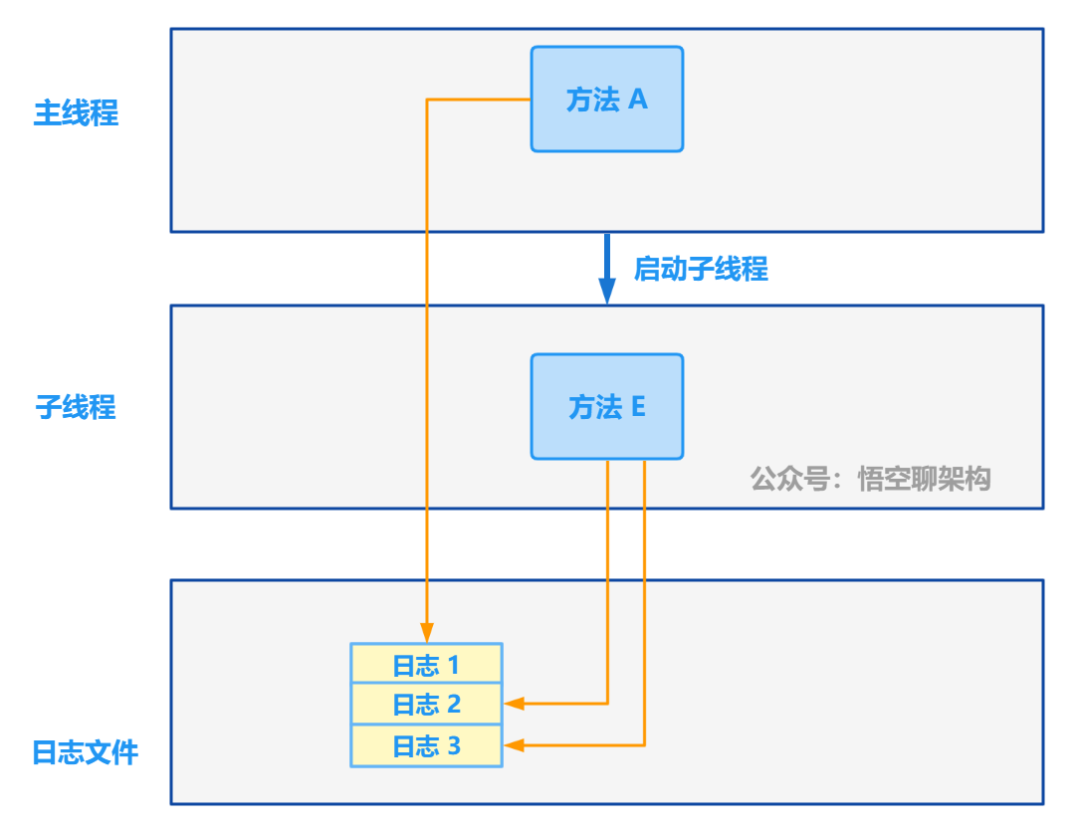

如下图所示:主线程的方法 A 启动了一个子线程,子线程执行方法 E。

方法 A 打印了第一条日志,子线程 E 打印了第二条日志和第三条日志。

痛点四:第三方调用我们的服务,如何追踪?

本篇要解决的核心问题是第一个和第二个问题,多线程目前还未引入,目前也没有第三方来调用,后期再来优化第三个和第四个问题。

二、方案

1.1 解决方案

① 使用 Skywalking traceId 进行链路追踪

② 使用 Elastic APM 的 traceId 进行链路追踪

③ MDC 方案:自己生成 traceId 并 put 到 MDC 里面。

项目初期,先不引入过多的中间件,用简单可行的方案先尝试,所以这里用第三种方案 MDC。

1.2 MDC 方案

MDC(Mapped Diagnostic Context)用于存储运行上下文的特定线程的上下文数据。因此,如果使用 log4j 进行日志记录,则每个线程都可以拥有自己的MDC,该 MDC 对整个线程是全局的。属于该线程的任何代码都可以轻松访问线程的 MDC 中存在的值。

三、原理和实战

2.1 追踪一个请求的多条日志

我们先来看第一个痛点,如何在一个请求中,将多条日志串联起来。

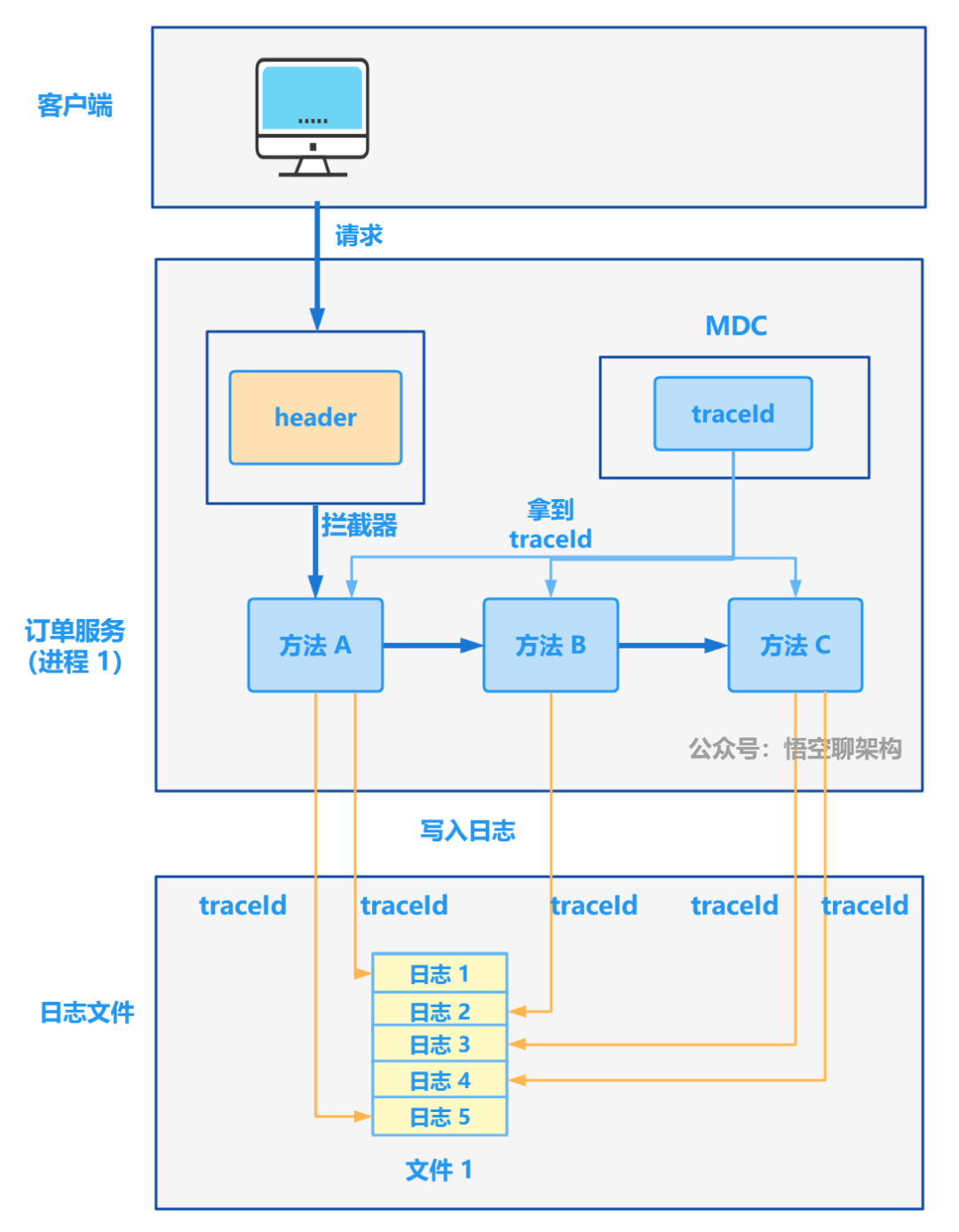

该方案的原理如下图所示:


(1)在 logback 日志配置文件中的日志格式中添加 %X{traceId} 配置。

<pattern>%d{yyyy-MM-dd HH:mm:ss.SSS} [%thread] %X{traceId} %-5level %logger - %msg%n</pattern>

(2)自定一个拦截器,从请求的 header 中获取 traceId ,如果存在则放到 MDC 中,否则直接用 UUID 当做 traceId,然后放到 MDC 中。

(3)配置拦截器。

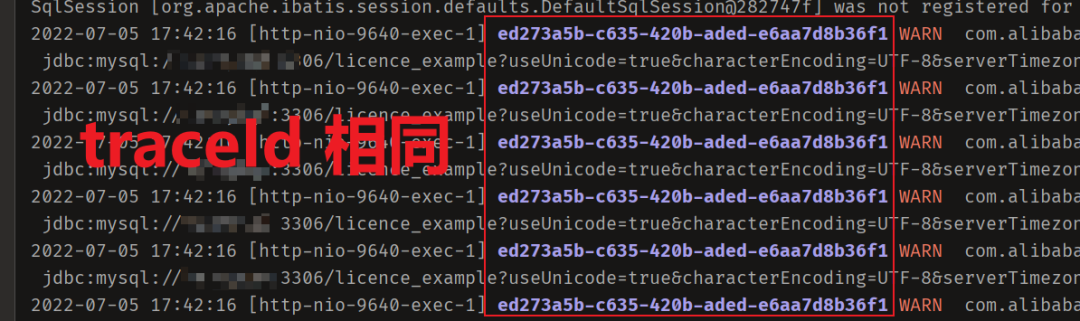

当我们打印日志的时候,会自动打印 traceId,如下所示,多条日志的 traceId 相同。


示例代码

拦截器代码:

/**
 * @author www.passjava.cn,公众号:悟空聊架构
 * @date 2022-07-05
 */
@Service
public class LogInterceptor extends HandlerInterceptorAdapter {

    private static final String TRACE_ID = "traceId";

    @Override
    public boolean preHandle(HttpServletRequest request, HttpServletResponse response, Object handler) throws Exception {
        String traceId = request.getHeader(TRACE_ID);
        if (StringUtils.isEmpty(traceId)) {
            MDC.put("traceId", UUID.randomUUID().toString());
        } else {
            MDC.put(TRACE_ID, traceId);
        }

        return true;
    }

    @Override
    public void postHandle(HttpServletRequest request, HttpServletResponse response, Object handler, ModelAndView modelAndView) throws Exception {
        //防止内存泄露
        MDC.remove("traceId");
    }
}

配置拦截器:

/**
 * @author www.passjava.cn,公众号:悟空聊架构
 * @date 2022-07-05
 */
@Configuration
public class InterceptorConfig implements WebMvcConfigurer {

    @Resource
    private LogInterceptor logInterceptor;

    @Override
    public void addInterceptors(InterceptorRegistry registry) {
        registry.addInterceptor(logInterceptor).addPathPatterns("/**");
    }
}

2.2 跨服务跟踪多条日志

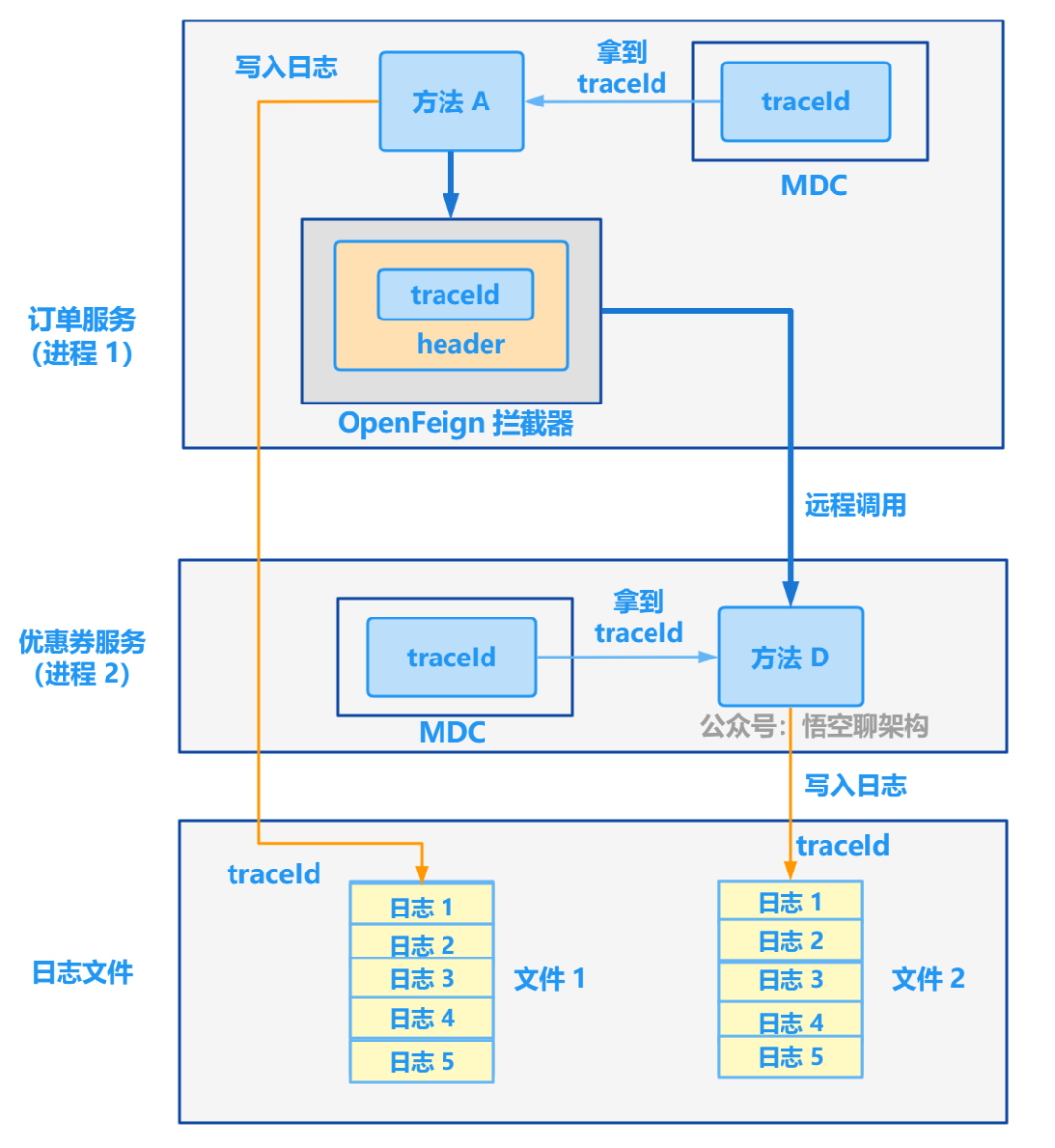

解决方案的原理图如下所示:


订单服务远程调用优惠券服务,需要在订单服务中添加 OpenFeign 的拦截器,拦截器里面做的事就是往 请求的 header 中添加 traceId,这样调用到优惠券服务时,就能从 header 中拿到这次请求的 traceId。

代码如下所示:

/**
 * @author www.passjava.cn,公众号:悟空聊架构
 * @date 2022-07-05
 */
@Configuration
public class FeignInterceptor implements RequestInterceptor {
    private static final String TRACE_ID = "traceId";

    @Override
    public void apply(RequestTemplate requestTemplate) {
        requestTemplate.header(TRACE_ID, (String) MDC.get(TRACE_ID));
    }
}

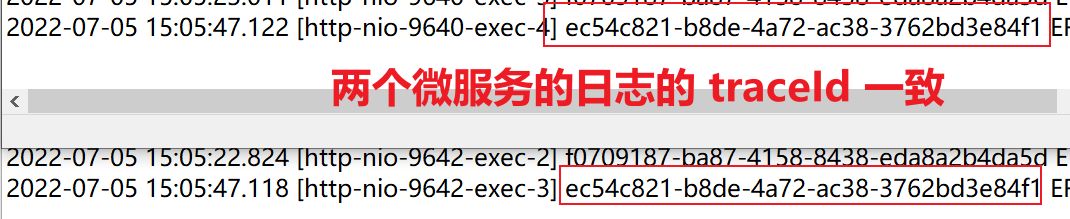

两个微服务打印的日志中,两条日志的 traceId 一致。

当然这些日志都会导入到 Elasticsearch 中的,然后通过 kibana 可视化界面搜索 traceId,就可以将整个调用链路串起来了!

四、总结

本篇通过拦截器、MDC 功能,全链路加入了 traceId,然后将 traceId 输出到日志中,就可以通过日志来追踪调用链路。不论是进程内的方法级调用,还是跨进程间的服务调用,都可以进行追踪。

另外日志还需要通过 ELK Stack 技术将日志导入到 Elasticsearch 中,然后就可以通过检索 traceId,将整个调用链路检索出来了。

- END -
